1t - 20t

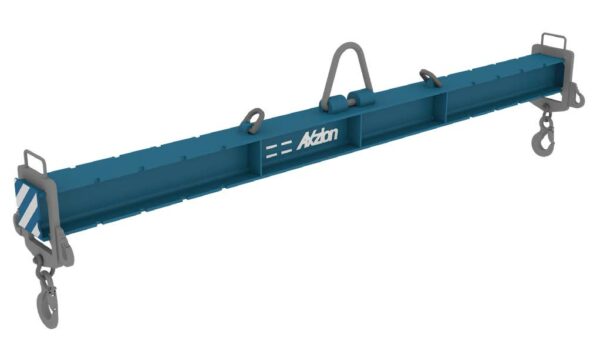

Modulos rendszerű emelőgerenda – Állatható főtartó

Modulos emelőgerenda rendszer

Teherbírás (t)

Hossz. min-max(m)

0.5-1
1-2
1.5-3
2-4
3-5
3-6

Törlés

Felépítés

Az emelőgerenda felépítése a terheléstől, valamint a teheroldali rögzítési pontok számától és helyzetétől függ.

Emelőgerenda: keskeny és hosszú rakományokhoz (rúdacél, tartógerendák stb.). A teheroldali rögzítési pontok egy sorban vannak.

H emelőgerenda: terjedelmes/térbeli terhek (gépek, ládák stb.). A teheroldali rögzítési pontok egy síkban vannak.

Teher súlypontja

A teher súlypontja mindig pontosan a daru horog alatt helyezkedik el. Ha a teher egyenetlenül

oszlik el, az emelőgerenda a teherrel együtt ferdén lóg. Itt be kell tartani a DIN EN 13155 szabvány szerint maximálisan megengedett 6° dőlést.

Daru oldal: Itt állítható kivitelt kell választani, mivel gyakran csak hozzávetőlegesen lehet megmondani, hol van a súlypont. Az orsóval állítható változat terhelés alatt is könnyen állítható (ügyeljen a maximális dőlésre). Ez a megoldás időt takarít meg és különösen biztonságos. Pontos súlypont adattal rendelkező emelési folyamatokhoz gyakran elegendőek a merev felfüggesztések, mint például a szemes felfüggesztés, a vario felfüggesztés vagy a 2 ágú felfüggesztés.

Teher oldalon: az emelőgerenda beállítása az emelési pontok beállításával aszimmetrikus a daru felőli felfüggesztéshez képest. Itt figyelembe kell venni, hogy a teheroldali emelési pontok nem egyenletesen terheltek, előfordulhat, hogy az emelőgerendát erősebbre kell méretezni. H emelőgerenda esetén ügyeljen az emelési pontok egyenletes terhelésére, különben az emelőgerenda megsérülhet.

Egyéb termékek, termékadatok és specifikációk

Megtekintheti őket a katalógusainkban vagy felmerült kérdéseivel vegye fel velünk a kapcsolatot!
