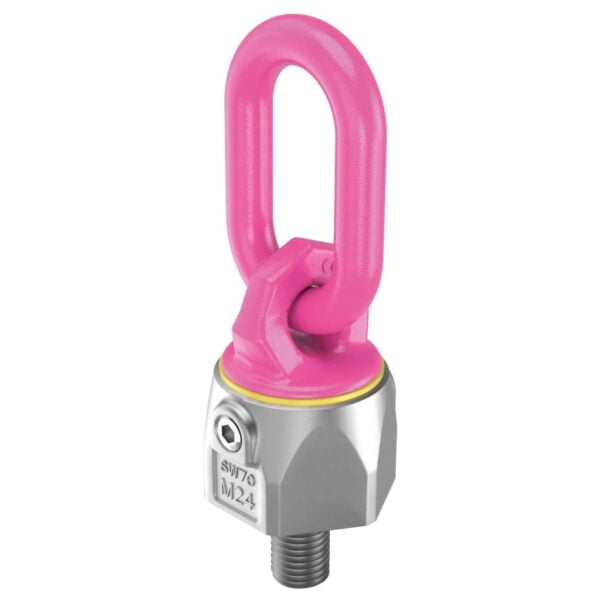

VWBG-V

Menetes

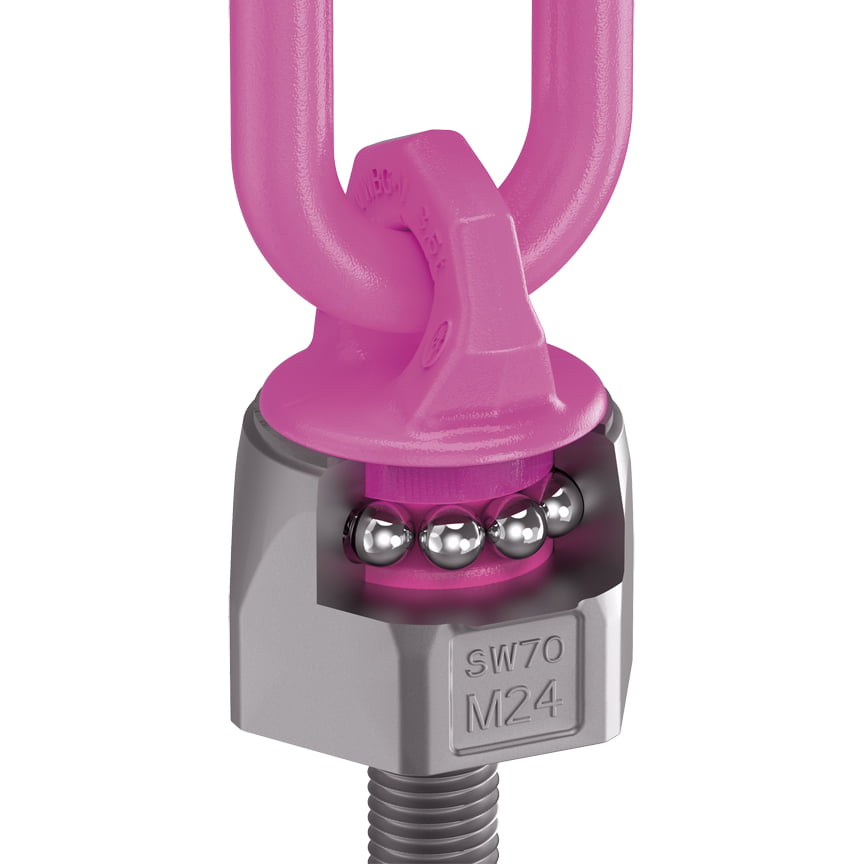

Forgatható rögzítési pont, golyóscsapágyas és minden oldalról terhelhető

A teherbírás egyértelműen jelölve
Egyszerűen felszerelhető, csak egy menetes furat
100%-ban repedésvizsgált csavarok
Változatos menethosszúság (Vario) alátéttel és 100%-ban repedésvizsgált anyával
Átmenő furatokhoz is alkalmas
Nagy szilárdságú, bevizsgált függesztőszem az EN 1677-4 szerint

Méret

M8 (0,3t)
M10 (0,45t)
M12 (0,6t)
M14 (1t)
M16 (1,3t)
M18 (1,8t)
M20 (2t)
M22 (2t)
M24 (3,5t)
M27 (3,5t)
M30 (5t)

Törlés

Hosszúmenetes

Menethossz(mm)

Product total

Options total

Grand total

Kezelési útmutató (EN)

VWBG-V 0,3t-M8

Műszaki adatok

Attribute	Value	Value
AttributeTömeg	Value0.18 kg	Value0.40 lbs
AttributeTeherbírás	Value300 kg	Value660 lbs
AttributeT	Value76 mm	Value3"
AttributeA	Value8 mm	Value5/16"
AttributeB	Value31 mm	Value1-7/32"
AttributeC	Value29 mm	Value1-5/32"
AttributeD	Value30 mm	Value1-3/16"
AttributeE	Value27 mm	Value1-1/16"
AttributeF	Value13 mm	Value1/2"
AttributeG	Value36 mm	Value1-27/64"
AttributeM	ValueM8 mm	ValueM8

Letölthető fájlok

2D CAD File (DXF)3D CAD File (IGS)3D CAD File (STP)

VWBG-V 0,45t-M10

Műszaki adatok

Attribute	Value	Value
AttributeTömeg	Value0.29 kg	Value0.64 lbs
AttributeTeherbírás	Value450 kg	Value990 lbs
AttributeT	Value78 mm	Value3-1/16"
AttributeA	Value8 mm	Value5/16"
AttributeB	Value31 mm	Value1-7/32"
AttributeC	Value29 mm	Value1-5/32"
AttributeD	Value33,5 mm	Value1-27/64"
AttributeE	Value30 mm	Value1-3/16"
AttributeF	Value17 mm	Value43/64"
AttributeG	Value38 mm	Value1-1/2"
AttributeM	ValueM10 mm	ValueM10

Letölthető fájlok

2D CAD File (DXF)3D CAD File (IGS)3D CAD File (STP)

VWBG-V 0,6t-M12

Műszaki adatok

Attribute	Value	Value
AttributeTömeg	Value0.44 kg	Value0.90 lbs
AttributeTeherbírás	Value600 kg	Value1320 lbs
AttributeT	Value107 mm	Value4-7/32"
AttributeA	Value10 mm	Value3/8"
AttributeB	Value49 mm	Value1-15/16"
AttributeC	Value35 mm	Value1-3/8"
AttributeD	Value42 mm	Value1-21/32"
AttributeE	Value36 mm	Value1-27/64"
AttributeF	Value21 mm	Value13/16"
AttributeG	Value47 mm	Value1-7/8"
AttributeM	ValueM12 mm	ValueM12

Letölthető fájlok

2D CAD File (DXF)3D CAD File (IGS)3D CAD File (STP)

VWBG-V 1t-M14

Műszaki adatok

Attribute	Value	Value
AttributeTömeg	Value0.67 kg	Value1.48 lbs
AttributeTeherbírás	Value1000 kg	Value2200 lbs
AttributeT	Value114 mm	Value4-1/2"
AttributeA	Value13 mm	Value1/2"
AttributeB	Value46 mm	Value1-13/16"
AttributeC	Value38 mm	Value1-1/2"
AttributeD	Value48 mm	Value1-7/8"
AttributeE	Value41 mm	Value1-5/8"
AttributeF	Value21 mm	Value13/16"
AttributeG	Value56 mm	Value2-3/16"
AttributeM	ValueM14 mm	ValueM14

Letölthető fájlok

2D CAD File (DXF)3D CAD File (IGS)3D CAD File (STP)

VWBG-V 1,3t-M16

Műszaki adatok

Attribute	Value	Value
AttributeTömeg	Value0.69 kg	Value1.52 lbs
AttributeTeherbírás	Value1300 kg	Value2860 lbs
AttributeT	Value114 mm	Value4-1/2"
AttributeA	Value13 mm	Value1/2"
AttributeB	Value46 mm	Value1-13/16"
AttributeC	Value38 mm	Value1-1/2"
AttributeD	Value48 mm	Value1-7/8"
AttributeE	Value41 mm	Value1-5/8"
AttributeF	Value25 mm	Value63/64"
AttributeG	Value56 mm	Value2-3/16"
AttributeM	ValueM16 mm	ValueM16

Letölthető fájlok

2D CAD File (DXF)3D CAD File (IGS)3D CAD File (STP)

VWBG-V 1,8t-M18

Műszaki adatok

Attribute	Value	Value
AttributeTömeg	Value1.18 kg	Value2.60 lbs
AttributeTeherbírás	Value1800 kg	Value3960 lbs
AttributeT	Value137 mm	Value5-3/8"
AttributeA	Value13 mm	Value1/2"
AttributeB	Value54 mm	Value2-1/8"
AttributeC	Value35 mm	Value1-3/8"
AttributeD	Value62 mm	Value2-7/16"
AttributeE	Value55 mm	Value2-5/32"
AttributeF	Value27 mm	Value1-1/16"
AttributeG	Value67 mm	Value2-5/8"
AttributeM	ValueM18 mm	ValueM18

Letölthető fájlok

2D CAD File (DXF)3D CAD File (IGS)3D CAD File (STP)

VWBG-V 2t-M20

Műszaki adatok

Attribute	Value	Value
AttributeTömeg	Value1.42 kg	Value3.13 lbs
AttributeTeherbírás	Value2000 kg	Value4400 lbs
AttributeT	Value137 mm	Value5-3/8"
AttributeA	Value13 mm	Value1/2"
AttributeB	Value54 mm	Value2-1/8"
AttributeC	Value35 mm	Value1-3/8"
AttributeD	Value62 mm	Value2-7/16"
AttributeE	Value55 mm	Value2-5/32"
AttributeF	Value33 mm	Value1-5/16"
AttributeG	Value67 mm	Value2-5/8"
AttributeM	ValueM20 mm	ValueM20

Letölthető fájlok

2D CAD File (DXF)3D CAD File (IGS)3D CAD File (STP)

VWBG-V 2t-M22

Műszaki adatok

Attribute	Value	Value
AttributeTömeg	Value1.45 kg	Value3.20 lbs
AttributeTeherbírás	Value2000 kg	Value4400 lbs
AttributeT	Value137 mm	Value5-3/8"
AttributeA	Value13 mm	Value1/2"
AttributeB	Value54 mm	Value2-1/8"
AttributeC	Value35 mm	Value1-3/8"
AttributeD	Value62 mm	Value2-7/16"
AttributeE	Value55 mm	Value2-5/32"
AttributeF	Value33 mm	Value1-5/16"
AttributeG	Value67 mm	Value2-5/8"
AttributeM	ValueM22 mm	ValueM22

Letölthető fájlok

2D CAD File (DXF)3D CAD File (IGS)3D CAD File (STP)

VWBG-V 3,5t-M24

Műszaki adatok

Attribute	Value	Value
AttributeTömeg	Value2.63 kg	Value5.80 lbs
AttributeTeherbírás	Value3500 kg	Value7700 lbs
AttributeT	Value173 mm	Value6-13/16"
AttributeA	Value18 mm	Value23/32"
AttributeB	Value66 mm	Value2-5/8"
AttributeC	Value40 mm	Value1-9/16"
AttributeD	Value81 mm	Value3-3/16"
AttributeE	Value70 mm	Value2-3/4"
AttributeF	Value40 mm	Value1-9/16"
AttributeG	Value88 mm	Value3-15/32"
AttributeM	ValueM24 mm	ValueM24

Letölthető fájlok

2D CAD File (DXF)3D CAD File (IGS)3D CAD File (STP)

VWBG-V 3,5t-M27

Műszaki adatok

Attribute	Value	Value
AttributeTömeg	Value2.65 kg	Value5.84 lbs
AttributeTeherbírás	Value3500 kg	Value7700 lbs
AttributeT	Value173 mm	Value6-13/16"
AttributeA	Value18 mm	Value23/32"
AttributeB	Value66 mm	Value2-5/8"
AttributeC	Value40 mm	Value1-9/16"
AttributeD	Value81 mm	Value3-3/16"
AttributeE	Value70 mm	Value2-3/4"
AttributeF	Value41 mm	Value1-5/8"
AttributeG	Value88 mm	Value3-15/32"
AttributeM	ValueM27 mm	ValueM27

Letölthető fájlok

2D CAD File (DXF)3D CAD File (IGS)3D CAD File (STP)

VWBG-V 5t-M30

Műszaki adatok

Attribute	Value	Value
AttributeTömeg	Value5.09 kg	Value11.22 lbs
AttributeTeherbírás	Value5000 kg	Value11000 lbs
AttributeT	Value221 mm	Value8-11/16"
AttributeA	Value22 mm	Value7/8"
AttributeB	Value90 mm	Value3-17/32"
AttributeC	Value50 mm	Value1-31/32"
AttributeD	Value99 mm	Value3-7/8"
AttributeE	Value85 mm	Value3-11/32"
AttributeF	Value50 mm	Value1-31/32"
AttributeG	Value106 mm	Value4-3/16"
AttributeM	ValueM30 mm	ValueM30

Letölthető fájlok

2D CAD File (DXF)3D CAD File (IGS)3D CAD File (STP)
